高效六角回转式滚筒筛介绍

作者：宏源科技日期：2014-03-04

1、工作原理

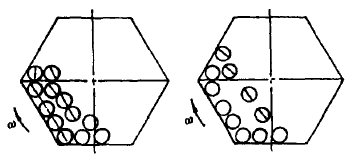

高效六角回转式滚筒筛是一种运动轨迹兼有抛物线运动和滑落运动的新型滚筒筛。一方面部分物料随着筒体转动被带到一定高度作抛物线运动，另一方面其它物料随筒体转到一定的高度滑落。如图t所示。

由于筛体被设计成六角形，被带到一定高度的物料在抛落或滑落前的线速度是不同的(理论上)，如图2，

物料在位置l处，线速度为v=rcos300 w，物料在位置2处，线速度v2=r。。由于线速度的变化，因此抛落或滑落运动的紊乱度进一步加大，从而有利于筛分效率的提高。物料在做上述运动的同时，由于筛体被设计成倾斜的，物料同时向前运动，因此有较强的向前输送能力。六角回转式滚筒筛的筛分效率较圆滚筒筛提高约25%。近年来，六角回转式滚筒筛在筛分领域逐渐引起人们的重视。

2、结构

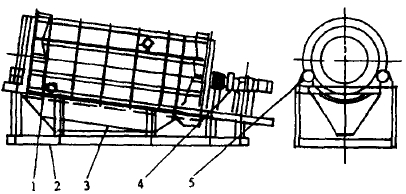

高效六角回转式滚筒筛主要由机架、滚筒、传动装置、托辊、集料斗封闭罩及附件组成，如图3所示。滚筒是框架式结构，强度高、刚性好;内挂筛网，筛网的支撑形式有六角悬挂和筛板悬挂，本机采六角悬挂，这样有效筛分面积增加;传动装置采用中心传动方式，电机减速机用变频调速直联式摆线针轮减速机，速比大，占用空间少;主轴承采用推力轴承及调心滚动轴承，可防止滚筒轴向窜动。
