变直线轨迹等厚振动筛筛体力学 模型的建立

    为了研究振动筛结构强度及刚度能否达到设计要求及国家标准，需要对振动筛进行动态特性分析；为了说明四轴变直线轨迹等厚振动筛箱对于等效作用下双轴直线等厚振动筛在动态特性上有何异同和优势，笔者将把四轴变直线轨迹等厚振动筛和等效作用下双轴直线等厚振动筛同时进行动态分析，对二者进行对比说明。
    在进行动态分析之前需要建立其力学模型。并在不影响分析结果的前提下，为了减少计算过程，对力学模型进行适当的简化是十分必要的，这里只对筛箱部分进行动态分析，因而只建立筛箱模型即可。筛箱主要由两块侧板、后挡板、承重梁、加强梁、加强肋、激振轴轴套等组成。建模时将后挡板和侧板以及加强肋视为焊接，筛箱加强梁，承重梁与侧板的连接也视为焊接，忽略一些对整体结构影响不大的螺纹孔以及法兰连接的螺栓孔，忽略筛网，建立模型。

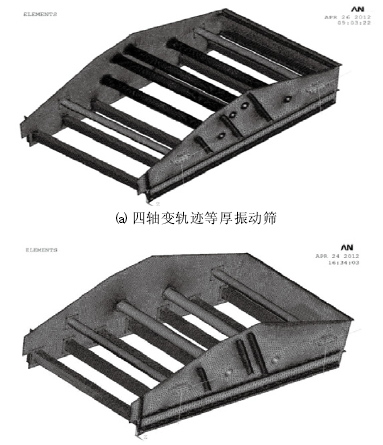

    由于筛箱模型复杂，可在 Pro/ E 中建立模型再导 入 ANSYS 进行分析。弹簧支座具有轴向和横向的刚 度，其轴向和横向的刚度比为 3∶1 [7] ，为了力求模拟 真实情况，本模型选用 Combine14 单元来模拟弹簧， 但由于选用 Combine14 单元没有横向的刚度，所以采 用两组弹簧分别模拟其轴向和横向的刚度。主体结构 采用三维实体单元 SOLID45，将激振器简化为集中质 量单元 MASS21。四轴变轨迹等厚振动筛和双轴直线等厚振动筛的有限元模型如图 2 所示。
