《宏源科技》振动筛振动电机安装轴的断裂分析
作者:宏源科技 日期:2015-03-31
目前,随着我国经济快速增长,食品企业规模的扩大,中大型的振动筛也开始设计与开发问世。
常见的振动筛,其振动电机一般安装在筛体的两侧,有时也安装在筛体底部或顶部的安装轴上。在使用中,偶有发生筛体震裂以及安装轴断裂的现象。
中大型的振动筛,其激振电机一般安装在筛体下部的安装轴上。因此,在设计与制造中,应高度重视,采取一切措施,防止此类现象发生。

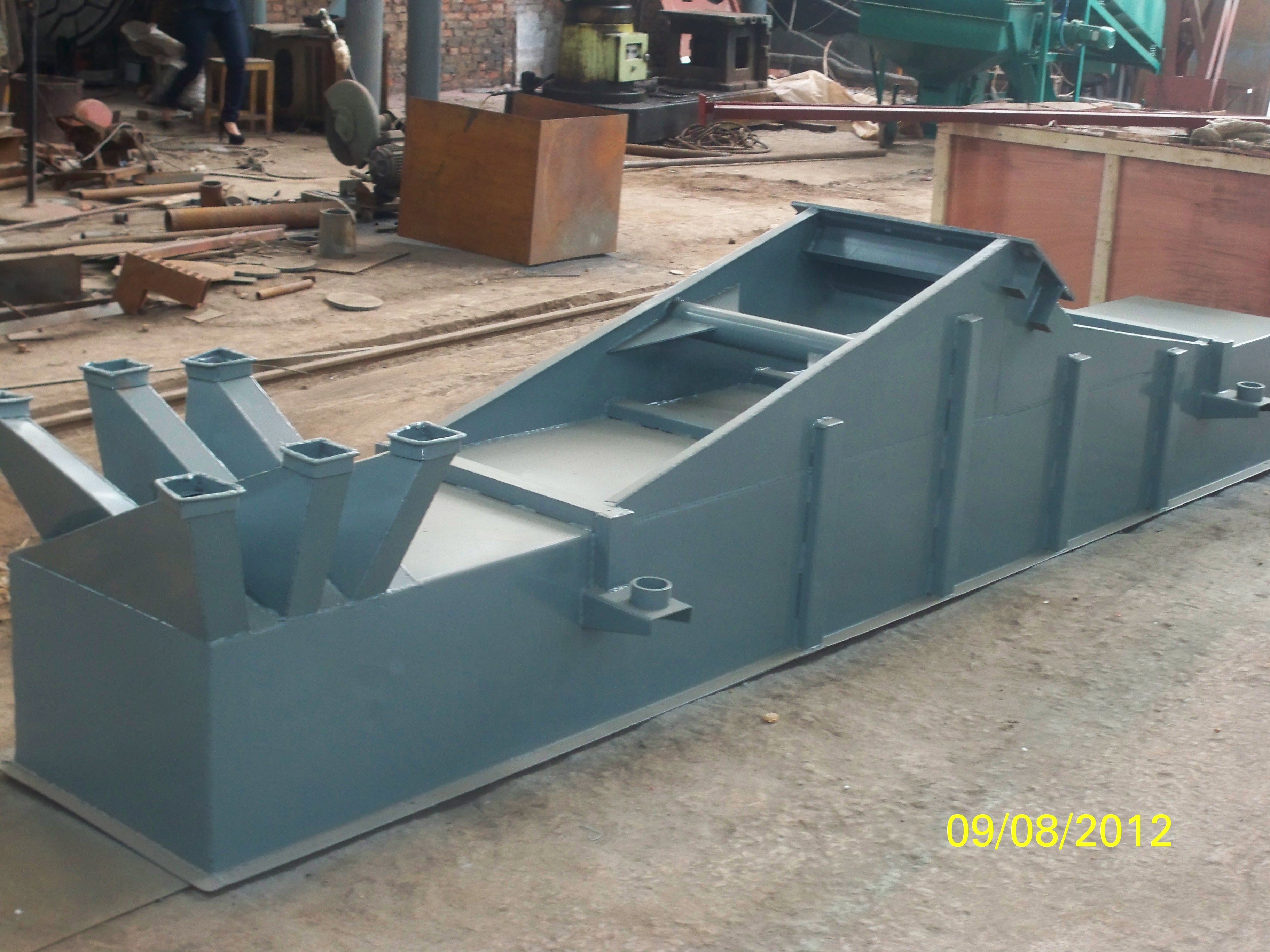

图1所示为一种大型的用于物料分选的TQLZ180/400型振动筛,其筛宽1800mm,筛长4000mm,筛体重1000kg以上。两台振动电机就安装在筛体下部的圆形实心轴上,轴的两端法兰通过螺栓与筛体两侧中部的耳板相连。
尽管其安装轴的轴径达到89mm,但在使用过程中仍易发生断裂。这种由双振动电机驱动的振动筛,从原理上属于单向激振力双轴惯性激振器振动。
筛体及其振动电机的安装轴在工作时承受多种形式的动载荷,在其上产生动应力。这些应力随时间作周期性变化。在这种交变应力的作用下,筛体及振动电机安装轴中最大应力即使低于材料的静强度指标,也会发生疲劳破坏。
因此,在设计时,不能简单地用静力学的方法进行强度计算,而应首先正确分析筛体及振动电机安装轴受载情况,然后再进行弯曲和扭转等组合交变应力下构件的疲劳强度计算。
