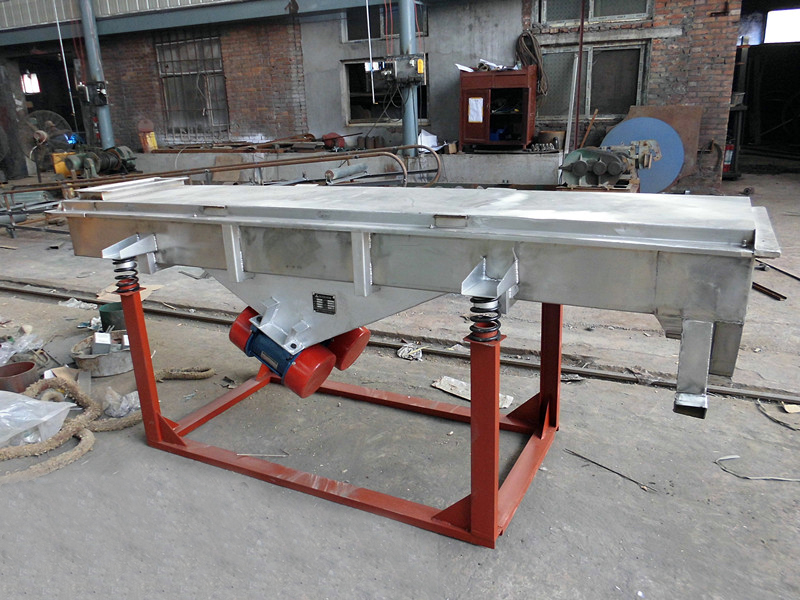

《宏源科技》直线振动筛筛箱
作者：宏源科技 日期：2015-03-24
侧板和下横梁是筛箱的主要受力构件，直线振动筛设计的侧板采用高强度和高冲击韧性的钢材Q235A，厚度为l Omm。
由于侧板对水平方向的惯性矩较大，所以在垂直方向上的抗弯能力较大;由于在垂直方向的惯性矩较小，不利于承受水平方向的力量，所以在有可能产生水平方向力量的惯性力位置，采用加强筋对其进行补强。(增大横向刚度、降低筛子侧板发出的噪声)。
大梁主要承受物料的冲击作用力、筛板和大梁自身在工作中的惯性力。
大梁采用箱型结构，厚度为l Omm，材料为Q235A。激振器大梁也采用箱型结构，板厚为12mm,材料为Q235A。内有加强筋，用以增加刚度并改善应力的分布。加强梁采用无缝钢管。
大梁采用箱型结构，厚度为l Omm，材料为Q235A。激振器大梁也采用箱型结构，板厚为12mm,材料为Q235A。内有加强筋，用以增加刚度并改善应力的分布。加强梁采用无缝钢管。
在振动筛的各种零部件当中，筛箱是最重要的部件之一。
它的损坏形式，通常是侧板断裂，横梁疲劳断裂等。这些部件的疲劳断裂的诱发原因大体如下:应力过大、应力集中、横梁材料的缺陷、结构形式的不合理、断面形状及尺寸的不合理等。
因此，筛箱的结构强度，直接决定振动筛的使用寿命。
它的损坏形式，通常是侧板断裂，横梁疲劳断裂等。这些部件的疲劳断裂的诱发原因大体如下:应力过大、应力集中、横梁材料的缺陷、结构形式的不合理、断面形状及尺寸的不合理等。
因此，筛箱的结构强度，直接决定振动筛的使用寿命。
