《宏源科技》直线振动筛的原型动力
作者:宏源科技 日期:2015-03-13

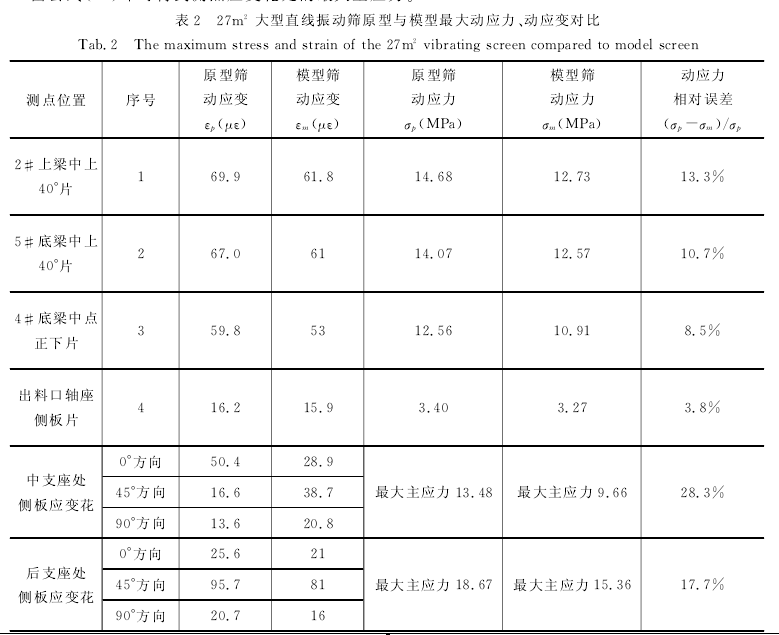

表2为27m'大型直线振动筛原型与相似模型筛相同位置的最大动应力、动应变的对比,其中原型筛的动应力测试是在某矿山机械厂,由大连理工大学振动与强度测试中心和辽宁工程技术大学力学试验检测中心共同完成的。
由表可见测得原型筛分机工作状态的动应力最大值为18. 67MPa,发生在后支座处侧板应变花,另外弹簧支座处侧板,上下横梁中部位置动应力也较大。而测得的模型筛相应点的动应力较原型筛要小,相似比的最大误差28.300,但模型筛分机动应力最大值发生位置与原型筛相同。
误差较大的原因分析认为主要是模型筛的尺寸缩比较大,对原型筛的某些细节尺寸进行了简化,测试时由于模型筛尺寸较小,故贴片位置可能存在偏差,没有铺设筛板等。
总之,系统误差和随机误差的存在及尺寸效应等使得模型筛与原型筛的动应力存在差值,但整体上基本在工程误差允许范围之内。
误差较大的原因分析认为主要是模型筛的尺寸缩比较大,对原型筛的某些细节尺寸进行了简化,测试时由于模型筛尺寸较小,故贴片位置可能存在偏差,没有铺设筛板等。
总之,系统误差和随机误差的存在及尺寸效应等使得模型筛与原型筛的动应力存在差值,但整体上基本在工程误差允许范围之内。
