大型直线振动筛
直线振动筛产品概述
直线振动筛简称直线筛，是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线方向的合力相互抵消，而在垂直于电机轴方向的合力在偏心块同向时达到最大，因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
linear vibrating screen is suitable for the size in 0.074-5 mm, water content is less than 7%, non-viscous all kinds of dry powder material , the largest feed particle size is generally not greater than 10 mm.This series of vibrating screen can also be liquid filtration screening operations, used in sewage treatment, also can be used for larger particles of the pulverized coal class material screening, when making great material processing, the screen body thickness need to thicken, motor power need increase, change punching sieve plate as screen mesh, etc.Details, please consult our company technical personnel.
DZSF直线振动筛结构图
直线振动筛技术参数
| 型号 | 筛面尺寸（mm） | 物料粒度（mm） | 筛面倾角（°） | 振幅（mm） | 层数（s） | 功率（kW） |
|---|---|---|---|---|---|---|
| SZF516 | 500×1600 | 0.075~20 | 0~7 | 5~8 | 1~5 | 2×（0.08~0.4） |
| SZF520 | 500×2000 | 2×（0.4~0.75） | ||||
| SZF525 | 500×2500 | 2×（0.75~1.1） | ||||
| SZF530 | 500×3000 | 2×（1.1~1.5） | ||||
| SZF535 | 500×3500 | 2×（1.1~1.5） | ||||
| SZF1020 | 1000×2000 | 2×（0.75~1.1） | ||||
| SZF1025 | 1000×2500 | 2×（1.1~1.5） | ||||
| SZF1030 | 1000×3000 | 2×（1.5~2.2） | ||||
| SZF1035 | 1000×3500 | 2×2.2 | ||||
| SZF1040 | 1000×4000 | 2×（2.2~3.0） | ||||
| SZF1225 | 1200×2500 | 2×（1.5~2.2） | ||||
| SZF1230 | 585×3000×2 | 2×（2.2~3.0） | ||||
| SZF1235 | 585×3500×2 | 2×（2.2~3.0） | ||||
| SZF1535 | 735×3500×2 | 2×（2.2~3.0） | ||||
| SZF1540 | 735×4000×2 | 2×（3.0~4.0） |
直线振动筛主要特点
直线振动筛具有体积小、结构简单合理、筛分精度高、全封闭无污染、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用，最多可达到五层，筛框一般为木制结构，若筛孔较大，产量较高时筛框可制成钢质结构，若筛分腐蚀性物料，与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式，减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。

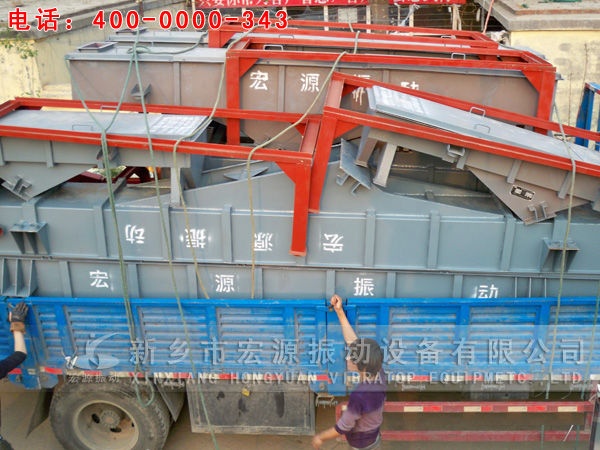

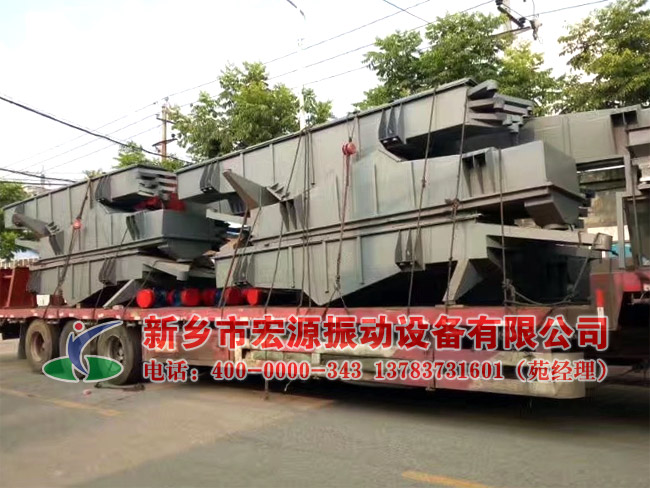

直线振动筛发货现场
